Отличительные особенности:

• Подключение до 4-х расходомеров
• Гарантия – 48 месяцев. Высокая надежность эксплуатации
• Межповерочный интервал – 4 года
• Коммерческий учет не только тепла, но и воды
• Сохранение данных на стандартный USB-flash накопитель за 30 секунд
• Интерфейсы RS-232 / RS-485 (ModBus), USB, Ethernet, 3/4G
• Простота монтажа – настройка теплосчетчика по месту установки
• Отсутствие дополнительного гидравлического сопротивления
• Широкий диапазон и стабильность измерения расхода
• Высокая точность - 1 и 2 класс
• В теплосчетчике предусмотрено автоматическое переключение режима работы системы "Открытая" на время ремонтных работ в летний период (автоматическое переключение между режимами "Основной", "Лето1" и "Лето2"; только для исполнения с индукционными каналами)
• Контроль состояния расходомеров по интерфейсу RS-485 (номер прибора и контрольная сумма)
• Раздельное накопление данных по системе отопления и горячего водоснабжения (ГВС)
• Архивация всех интегральных счетчиков с нарастающим итогом
• Обработка сигнала «реверс»
• Дополнительные каналы для управления насосом по графику, по сигналам датчиков (расхода, температуры, давления), предотвращение утечки или управление сигнализацией

Вывод информации:

• на двухстрочный индикатор;
• по интерфейсам RS-232C, RS-485, USB (с возможностью подключения USB-накопителя и сохранения архивов), модулем LTE или Ethernet (опция - при наличии, подключение к серверу infoteplo.by или прямое подключение к теплосчетчику для снятия показаний), модулем токового выхода (опция)

Основные технические характеристики

Количество каналов измерения: - расхода - температуры - давления	до 4 (в зависимости от исполнения) до 6 (в зависимости от исполнения) до 4 (в зависимости от исполнения)
Диаметр условного прохода, DN	15	25	32	40	50	80	100	150
Способ присоединения	ПРПм	ПРПм; ПРП					ПРП
Наименьший расход, Gн м³/ч	0,01575 (0,0063)	0,04 (0,016)	0,0625 (0,025)	0,1 (0,04)	0,1575 (0,063)	0,40 (0,16)	0,625 (0,25)	1,575 (0,63)
Наибольший расход, Gв м³/ч	6,3	16,0	25,0	40,0	63,0	160,0	250,0	630,0
Динамический диапазон измерения расхода	1:400 (по заказу 1:1000)
Диапазон измерения температуры, °С	от 0 до 150
Диапазон измерения разности температур, °С	от 2 до 150
Диапазон измерения давления, МПа	от 0 до 1,6 (по заказу до 2,5)
Класс точности по СТБ EN 1434	1 или 2
Длина линии связи от датчика расхода с частотно-импульсным выходом до ИВБ, м	до 500
Длина линии связи от индукционного датчика расхода до ИВБ, м	до 100
Длина четырехпроводной линии связи от ТСП до ИВБ, м	до 300
Токовый выход 4-20 mA	опция
Интерфейс RS-232C	есть
Интерфейс RS-485 (ModBus)	есть
Интерфейс USB	есть
Интерфейс Ethernet	опция
Интерфейс 3/4G	опция
Глубина архива: часовой суточный месячный событий	1600 записей (66 суток) 800 записей (26 месяцев) 60 записей (5 лет) 1200 записей
Степень защиты	IP54
Напряжение питания	от 187 до 253 В
Встроенный источник питания для датчиков давления	есть
Мощность	Потребляемая мощность ИВБ не более 8 ВА Суммарная потребляемая мощность (ИВБ и ИП) не более 30 ВА
Средняя наработка на отказ, часов	10 000
Средний срок службы, лет	не менее 15
Гарантийный срок эксплуатации, года	4
Межповерочный интервал, года	4
Масса ИВБ, кг	не более 2
Габаритные размеры ИВБ, мм	182х180х95

Документация

ТЭМ-104М ПС Паспорт теплосчетчика ТЭМ-104М

ТЭМ-104М РЭ Руководство по эксплуатации теплосчетчика ТЭМ-104М

ТЭМ-104М ТС Типовые схемы включения теплосчетчиков ТЭМ-104М

ТЭМ-104М ИМ Инструкция по монтажу теплосчетчиков ТЭМ-104М

Протокол обмена для ТЭМ-104М-1

ТЭМ-104М-1 Описание протокола обмена

ТЭМ-104М-1 Приложение к описанию протокола обмена ModBus теплосчетчика

Протокол обмена для многопоточных ТЭМ-104М

ТЭМ-104М Описание протокола обмена

ТЭМ-104М Приложение к описанию протокола обмена ModBus теплосчетчика

Программное обеспечение

Программа Stat10X_comm предназначена для для получения, обработки и сохранения в виде файлов статистической информации, накопленной теплосчетчиками ТЭМ-206 и в процессе работы. Информация может быть считана как непосредственно с теплосчетчика, так и с адаптеров переноса данных. Коммерческая (платная) версия, отличается от бесплатной (Stat10x free) версии расширенной функциональностью:

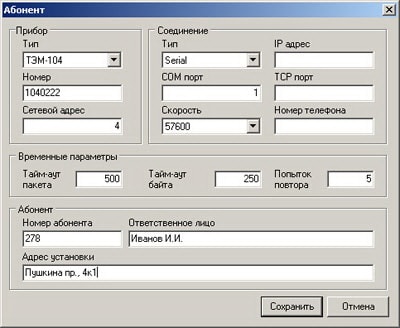

Stat10X_comm позволяет создавать базу абонентов с возможностью указания для каждого абонента адреса, телефона и других параметров. При нажатии кнопки Выбрать настройки программы (сетевой адрес прибора, номер и скорость последовательного порта, телефон и др.) устанавливаются в соответствии с настройками выбранного абонента.

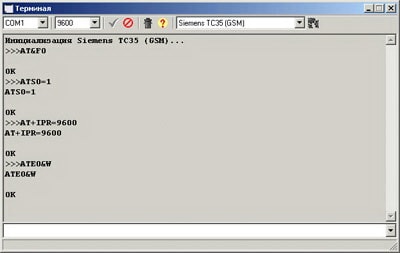

Stat10X_comm позволяет осуществлять наладку связи по модему при помощи встроенного терминала:

Stat10x_comm позволяет осуществлять измерение уровня сигнала для GSM модемов:

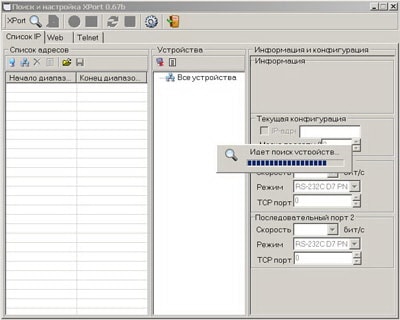

Stat10x_comm позволяет осуществлять автоматический поиск и считывание данных из приборов по IP адресам в сети Ethernet:

Windows 95/98/2000/XP/Vista/8.1/10. Версия 3.21

Stat10x Free (скачать)

Stat10x_comm (скачать)

Программа Stat10X Free предназначена для для получения, обработки и сохранения в виде файлов статистической информации, накопленной теплосчетчиками ТЭМ-206 в процессе работы. Информация может быть считана как непосредственно с теплосчетчика, так и с адаптеров переноса данных. Бесплатная версия, отличается от коммерческой (платной - Stat10X_comm) версии ограниченной функциональностью.

Windows 98/2000/XP/Vista/7/8.1/10. Версия 3.21.
