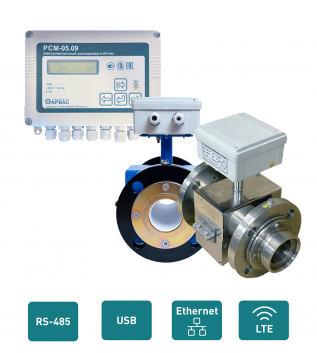

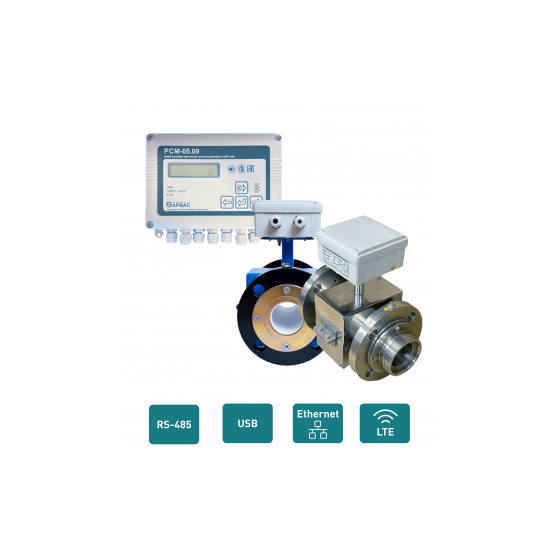

Расходомер электромагнитный РСМ-05.09
Автоматический расходомер предназначен для измерения расхода и объема электропроводных жидкостей, питьевой воды, жидких пищевых продуктов; массового расхода и массы воды; контроля расхода жидкостей в системах автоматического регулирования объектов промышленного назначения.
Применяются для коммерческого и технологического учёта расхода жидкости в системах водоснабжения жилых, общественных, комунально-бытовых зданий, промышленных предприятий, объектах водоканала, а также для использования в системах автоматического учёта, контроля и регулирования параметров в химической, пищевой, перерабатывающей, фармацевтической и других отраслях промышленности.
Функциональные возможности:
Расходомер РСМ-05.03С осуществляет автоматическое измерение:
- Среднего объёмного расхода, [м3/ч];
- Среднего массового расхода, [т/ч];
- Температуры потока, [°С] ;
- Давления в трубопроводе, [МПа] ;
- Времени наработки, а также времени работы при прозникновении различных нештатных ситуаций,[ч];
- Календарного времени с индикацией часов, минут, секунд, числа, месяца и года;
- Суммарного объёма жидкости протекшего за время наработки в прямом и реверсивном направлении, [м3];
- Суммарной массы жидкости протекшей за время наработки в прямом и реверсивном направлении, [т].
Отличительные особенности:
- Отсутствие дополнительного гидравлического сопротивления потоку;
- Низкая восприимчивость к изменению физико-химических свойств измеряемой среды;
- Передача данных о всех измеряемых и вычисляемых параметрах по интерфейсам USB и RS-485 (ModBus) в базовом исполнении. По заказу - по локальным сетям (модуль Ethernet) или сетям мобильных операторов (модуль LTE);
- Возможность программирования плотности рабочей среды для измерения массового расхода и массы ждкостей, отличных от воды;
- Предусмотрена функция «Доза», предназначенная для дозирования заданного пользователем объема жидкости;
- Возможность диагностики короткого замыкания и обрыва цепи возбуждения ППР, а также контроля заполнения трубопровода жидкостью;
- Возможность установки значений минимального и максимального порога измерения объемного расхода, при выходе за пределы которого расходомер выводит сообщение об ошибке и формирует сигнал управления для исполнительного механизма;
- Возможность изготовления прибора в нержавеющем исполнении для измерения расхода жидких пищевых продуктов;
- Временные и основные интеграторы объёма и массы. Обнуление временных интеграторов доступно оператору.
- По заказу архив параметров и событий:
- часовые данные – до 1600 записей (66 суток);
- суточные данные – до 800 записей (26 месяцев);
- месячные данные – до 60 записей (5 лет);
- архив событий – до 1200 записей.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Конструктивное исполнение | раздельное |
| Условный диаметр прохода DN, мм | 15,25,32,40,50,80,100,150 |
| Диапазон измерения расхода (для ДУ от 15 до 150 мм) | 0,01575-630 |
| Диапазон измерений температуры | 0-150 |
| Максимальное число подключаемых насосов | 2(1)* |
| Встроенный пульт управления с индикатором | есть |
| Количество каналов измерения температуры | 1 |
| Количество каналов измерения давления | 1 |
| Количество каналов измерения расхода | 1 |
| Изменение реверсивного расхода | есть |
| Токовый выход | по заказу |
| Интерфейс Ethernet | по заказу |
| Интерфейс 3/4G | по заказу |
| Частотный (импульсный) выход | 1 |
| Интерфейс RS-485, USB | есть |
| Энергонезависимый архив данных | есть |
| Рабочая температура окружающей среды, оС | +5 до +55°С |
| Рабочее давление в трубопроводе, Мпа, не более | 1,6 (2,5 по заказу) |
| Степень защиты по ГОСТ 14254-96 | IP65 |
| Напряжение питания, В | ~ 187 - 253 |
| Потребляемая мощность, Вт, не более | 30 |
| Максимальная длина линии связи между ППР и ИВБ, м | ≤ 100 |
| Режим работы | непрерывный |
| Гарантия, месяцев | 48 |
| Межповерочный интервал, лет | 4 |
| Средний срок службы | не менее 15 лет |
