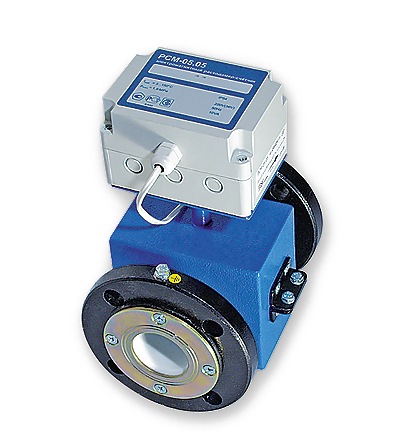

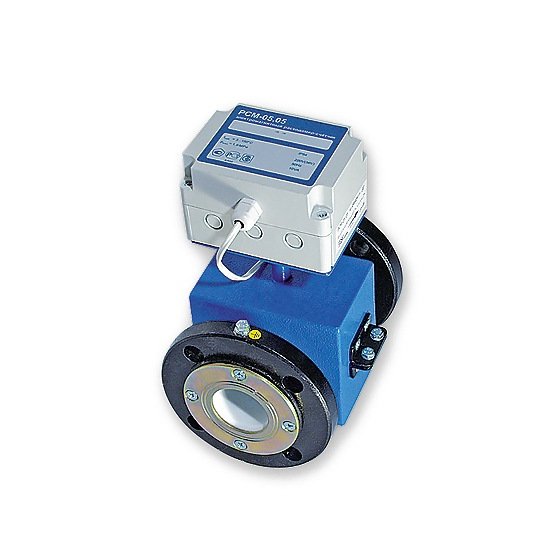

Расходомер электромагнитный РСМ-05.05С
Расходомер предназначен для измерения объемного расхода и объема электропроводных жидкостей, питьевой воды, жидких пищевых продуктов; контроля расхода жидкостей в системах автоматического регулирования объектов промышленного назначения.
Функциональные возможности:
Расходомер может использоваться в составе теплосчетчиков для коммерческого учёта количества теплоты и теплоносителя, потребляемой жилыми и общественными зданиями, промышленными предприятиями.
Расходомер РСМ-05.05С осуществляет автоматическое измерение:
- Среднего объёмного расхода, [м3/ч].
Преобразование:
- Среднего объёмного расхода в частотный сигнал;
- Протекшего объема в импульсный сигнал.
Отличительные особенности:
- Широкий диапазон измерения расхода (от 0,25 % Gmax);
- Возможность измерения реверсивного расхода с выводом сигнала признака реверса (по заказу);
- Высокая точность измерений (не более ±1,0 % в диапазоне 5-100% Gmax);
- По заказу изготавливается с пределами погрешности измерения расхода ±0,5 %;
- Плата ИВБ изготавливается с применением SMD-технологии поверхностного монтажа;
- Гальванически развязанный интерфейс RS-485 в базовой комплектации;
- Предусмотрена возможность реализации контроля обрыва/короткого замыкания частотно-импульсного выхода;
- По заказу изготавливается с дополнительными функциональными возможностями:
- Интеграторы объема;
- Архив регистрируемых параметров;
- Архив событий;
- Измерение текущего времени.
| Конструктивное исполнение | раздельное |
| Конструктивное исполнение | совмещенное |
| Условный диаметр прохода (Ду), мм | 15,25,32,40,50,80,100,150 |
| Диапазон измерения расхода DN,мм | 0,06-600 |
| Диапазон измерений температуры | 3-150 |
| Максимальное число подключаемых насосов | 2(1)* |
| Встроенный пульт управления с индикатором | по заказу |
| Количество каналов измерения температуры | - |
| Количество каналов измерения расхода | 2 |
| Изменение реверсивного расхода | да |
| Токовый выход | - |
| Частотный (импульсный) выход | 1 |
| Интерфейсы RS-485, RS-232С | да |
| Энергонезависимый архив данных | по заказу |
| Рабочая температура окружающей среды, оС | +5 до +50°С |
| Рабочее давление в трубопроводе, Мпа, не более | 1,6 |
| Степень защиты по ГОСТ 14254-96 | IP54 |
| Напряжение питания, В | ~ 230 (36) +10% -15% |
| Потребляемая мощность, ВА, не более | 10 |
| Максимальная длина линии связи между ППР и ИВБ, м | - |
| Режим работы | непрерывный |
| Гарантия, месяцев | 48 |
| Межповерочный интервал, лет | 4 |
| Средний срок службы | не менее 10 лет |
